まずは、Keyを生成する

普通にやるなら、KSKキーとZSKキーを順番に生成する事になるのだけど、参考にしたページの作者が、この二つのキーを一気に作ってくれるシェルスクリプト（dnssec.sh）を用意してくれているので、そいつを利用することに。
dnssec.shは、dnssec-keygenコマンドとdnssec-sigzoneコマンドのwrapperになっているので、実際にはそれぞれのコマンドが必要。で、Debian的にはbind9utilsパッケージに含まれているものなので、"aptitude install bind9utils"を実行してインストールします。

dnssec.shをwgetなどで取得したら、エディタで開いて自分のところのサーバの環境にあわせて、ゾーンファイルの格納ディレクトリや各コマンドへのPATHを修正＆パーミッション変更をします。（うちでは、下のように修正。）

eswat2:~/bin# diff -u dnssec.sh.orig dnssec.sh
0
--- dnssec.sh.orig      2009-11-08 02:43:03.000000000 +0900

+++ dnssec.sh   2009-11-15 13:12:20.000000000 +0900

@@ -70,11 +70,11 @@

 DIR=`dirname $0`

 CONFIGFILE="$DIR/dnssec.conf"



-keygen="/usr/local/sbin/dnssec-keygen"

-signzone="/usr/local/sbin/dnssec-signzone"

-dsfromkey="/usr/local/sbin/dnssec-dsfromkey"

-rndc="/usr/local/sbin/rndc"

-MASTERDIR="/etc/namedb/master"

+keygen="/usr/sbin/dnssec-keygen"

+signzone="/usr/sbin/dnssec-signzone"

+dsfromkey="/usr/sbin/dnssec-dsfromkey"

+rndc="/usr/sbin/rndc"

+MASTERDIR="/etc/bind/zone"



 KSK_PARAM="-n zone -a RSASHA1 -b 2048 -f ksk"

 ZSK_PARAM="-n zone -a RSASHA1 -b 1024"

修正したら、このdnssec.shを

# ~/bin/dnssec.sh keygen opt2.biz

のように実行します。
キー生成には、とても時間がかかるので「固まったか？」と思うかも知れませんが、とにかく待ちます。ちなみに、Pentium Dual-Core E2200が載ったサーバでも、KSKキーとZSKキーが出来上がるまで約1時間半から2時間程度（場合によっては4時間以上）かかるようなので、気長に待ってください。

キーの生成が終わると、下のようにいくつかファイルが作られます。タイムスタンプが若い方がZSKキーで、実際使うのは、".key"が付いてるもの（下の場合だと、"Kopt2.biz.+005+53616.key"）になるので、注意してください。

eswat2:/etc/bind/zone/config# find ./ -name \*opt2\* | xargs ls -ltr

-rw-r--r-- 1 root bind   21 2009-11-16 02:04 ./ksk-opt2.biz

-rw------- 1 root bind 1701 2009-11-16 02:04 ./keydir/Kopt2.biz.+005+58396.private

-rw-r--r-- 1 root bind  383 2009-11-16 02:04 ./keydir/Kopt2.biz.+005+58396.key

-rw-r--r-- 1 root bind   21 2009-11-16 02:31 ./zsk-opt2.biz

-rw------- 1 root bind  937 2009-11-16 02:31 ./keydir/Kopt2.biz.+005+53616.private

-rw-r--r-- 1 root bind  208 2009-11-16 02:31 ./keydir/Kopt2.biz.+005+53616.key

どっちがどっちか判らない場合は、"zsk-ゾーン名"ファイルの中身を確認するか、"dnssec.sh status ゾーン名"で確認することも出来ます。

アカウントを作る ＆ ゾーンの登録

キーの生成の待ち時間で、今回利用するDNSSEC Look-aside Validation Registryであるisc.orgのサイト（https://dlv.isc.org/）へアクセスしてレジストレーションを済ませておきます。

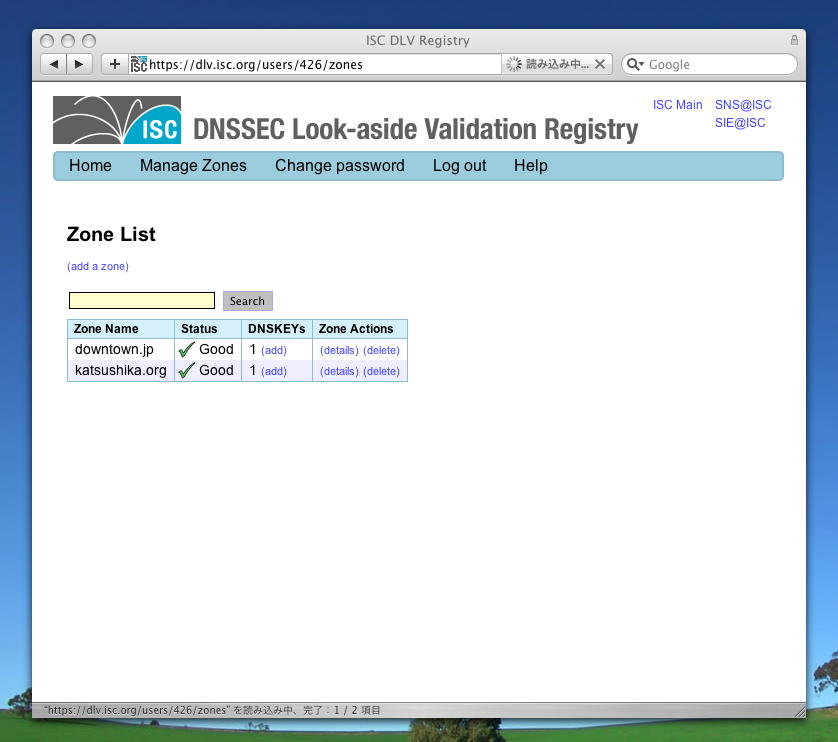

レジストレーションが完了したら、"Manage Zone"でZone Listを表示させます。
新規のゾーンを登録するので、"(add a zone)"のリンクをクリック。指示に従って、DNSSEC化したいゾーン（ドメイン名）を登録します。

ゾーンがすでに登録された状態だと、画像のように登録状態や登録しているZSKキーの数、詳細情報画面へのリンクも表示されます。

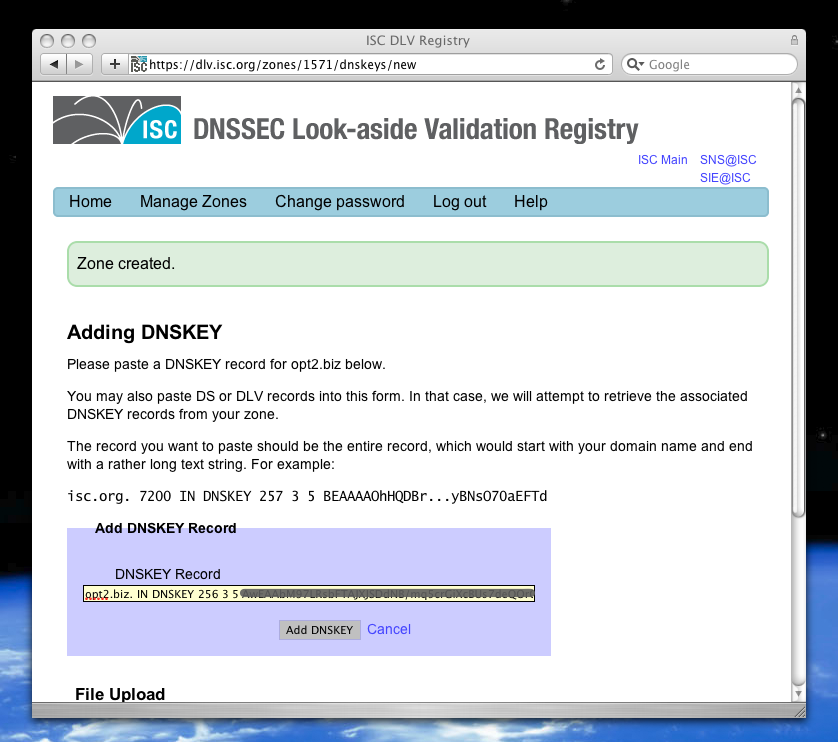

ゾーンの登録が終わると、そのゾーンに対応したZSKキーの登録画面になるので、これ以降のステップはキーの生成が終わってから。

ZSKキーが出来上がったら、その中身をコピー＆ペーストするか、ZSKキー自体をアップロードします。

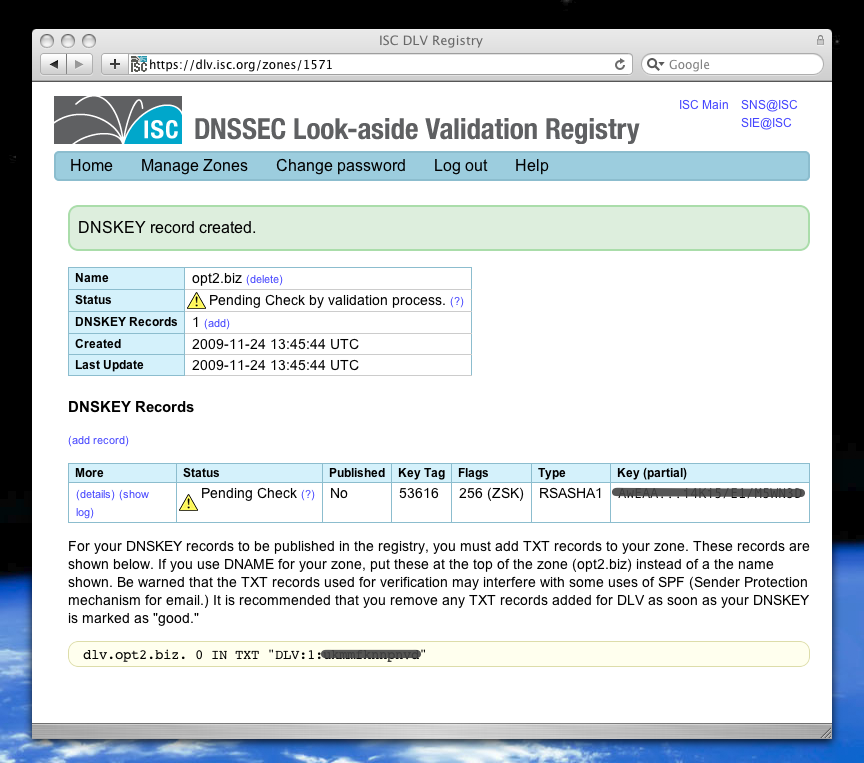

ZSKキーの登録が完了すると、ゾーンの詳細情報画面に遷移します。この時点では、ゾーンデータの認証が出来ていないので、StatusがPending状態。
画面の下に表示されるTXTレコードは、dlv.isc.orgがゾーンデータを認証するために使われるキーの役割を果たすものなので、あとの手順で必要になる情報です。

ここまで終わったら、実際にnamed.confなどを弄っていきます。

named.confとゾーンファイルの修正

まず、named.confの"options{};"の中に、次の3行

dnssec-enable yes;

dnssec-validation yes;

dnssec-lookaside . trust-anchor dlv.isc.org. ;

と、named.confのどこかに、

trusted-keys {

 dlv.isc.org. 257 3 5 "BEAAAAPHMu/5onzrEE7z1egmhg/WPO0+ju

 oZrW3euWEn4MxDCE1+lLy2brhQv5rN32RKtMzX6Mj70jdzeND4XknW58

 dnJNPCxn8+jAGl2FZLK8t+1uq4W+nnA3qO2+DL+k6BD4mewMLbIYFwe0

 PG73Te9fZ2kJb56dhgMde5ymX4BI/oQ+cAK50/xvJv00Frf8kw6ucMTw

 FlgPe+jnGxPPEmHAte/URkY62ZfkLoBAADLHQ9IrS2tryAe7mbBZVcOw

 IeU/Rw/mRx/vwwMCTgNboMQKtUdvNXDrYJDSHZws3xiRXF1Rf+al9UmZ

 fSav/4NWLKjHzpT59k/VStTDN0YUuWrBNh";

};

を追加します。このあたりは、このページの"Configuring Resolvers to use DLV"の節を参照してください。
また、dnssec.shを使ってsignするとゾーンファイル名が変更されるので、その部分

zone "opt2.biz" {

        type master ;

//        file "zone/opt2.biz" ;

        file "zone/opt2.biz.signed" ;←signされたゾーンファイル

};

を修正、今回DNSSEC対応にするopt2.bizのゾーンファイル（のSOAレコードの直下）に、

$INCLUDE "/etc/bind/zone/config/keydir/Kopt2.biz.+005+53616.key"

と、dlv.isc.orgでゾーンに対応したZSKキーを登録した時に表示されたTXTレコード

dlv.opt2.biz. 0 IN TXT "DLV:1:xxxxxxxxxxxx"

を追記します。

ゾーンファイルへの署名と動作確認

ここまで出来たら、ゾーンファイルへ署名します。
署名もdnssec.shを使えば、細かい引数の指定無しに、"dnssec.sh sign ゾーン名"と実行すれば、OK。

# ~/bin/dnssec.sh sign opt2.biz

/usr/sbin/dnssec-signzone -N unixtime -o opt2.biz -k /etc/bind/zone/config/keydir/Kopt2.biz.+005+58396.private -f opt2.biz.signed opt2.biz /etc/bind/zone/config/keydir/Kopt2.biz.+005+53616.private

opt2.biz.signed

signzone returns 0

zone reload queued

と表示されれば、OK。この時点で、rndcコマンドによって署名済みの新しいゾーンファイルが読み込まれています。

"dig +dnssec @localhost opt2.biz SOA"を実行してみて、SOAレコードに対するRRSIGレコードが表示されることを確認出来れば、署名されたゾーンファイルが読み込まれたことがわかります。

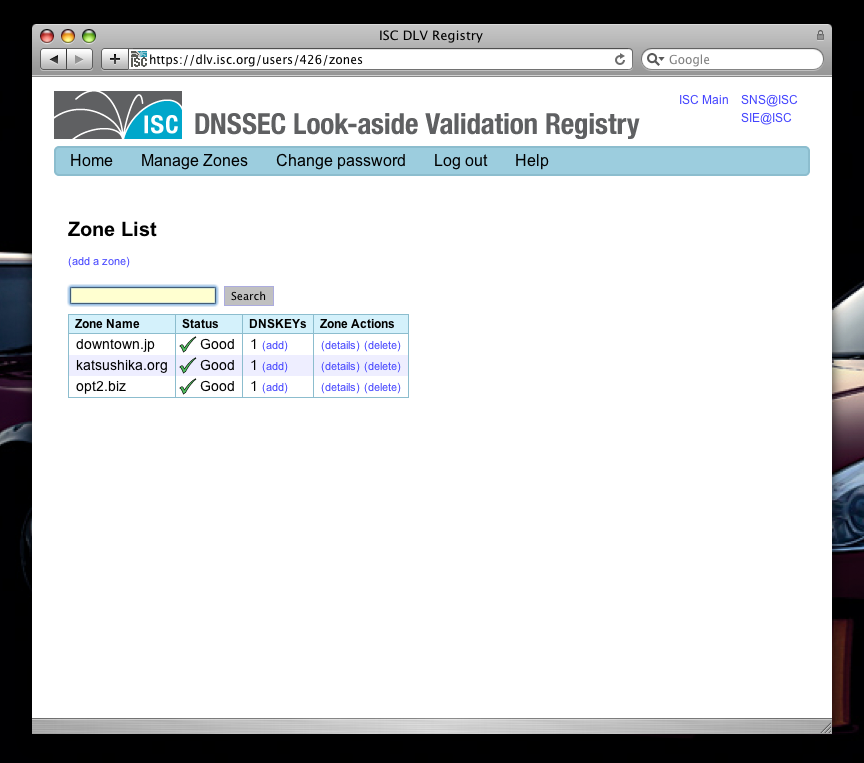

あとは多少時間をおいてから、dlv.isc.orgにアクセスして、Zone Listで"Zone Status"が"Good"に変われば変わって、dlv.isc.org側に正しく情報が反映されたことを確認できれば、設定自身はほぼ終わりとなります。

もし、なかなかStatusが変わらないとうことであれば、dlv.isc.org側からのアクセスログを確認して、どこかで失敗しているのかを確認してみると良いでしょう。手動で再チェックの指示を出すことも出来るので、bind側の設定が出来ていれば、すぐStatusを更新することも出来ます。

RRSIGレコード自身の有効期限があるので、"dnssec.sh sign ゾーン名"を週1で実行するようcronを設定しておけば、運用上は問題ないようです。
もしかすると、年1ペースでKSKキーとZSKキーを作り直した方がいいのかもしれません。

うちでは、しばらくそんな感じで運用してみようと思います。＞DNSSEC
